MONACO
Monitoring-Ansatz für geologische CO2-Speicherung auf der Basis eines hierarchischen Beobachtungskonzepts
Laufzeit: 2011-2014 (36 Monate)
Förderung BMBF
Kooperationspartner BGR, Bruker Optics GmbH, Sarad GmbH, GGL GmbH, Axio-Net GmbH, Uni Tübingen
Für die zukünftige groß-skalige industrielle Anwendung der CCS-Technologie und deren Akzeptanzerhöhung in der breiten Öffentlichkeit ist die Entwicklung und Bewertung von Monitoringtechnologien und die Verfügbarkeit einer integrierten Erfassung der damit verbundenen Risiken erforderlich.
Das Hauptziel des Projektes MONACO war die Weiterentwicklung und Validation eines integrativen hierarchischen Monitoring-Konzeptes für die verlässliche Detektierung und Erfassung möglicher CO2-Leakagen aus geologischen Speicherformationen in oberflächennahe Bereiche (Grundwasserleiter, ungesättigte Bodenzone) und in die Atmosphäre. Dabei zielte die Arbeit hauptsächlich auf die Überwachung eventueller Deckgebirgsstörungen und der damit verbundenen potentiellen Leckagen ab. Dabei basiert das Konzept auf der Anwendung verschiedenster Techniken aus Chemie, Hydrogeologie, Geophysik, Meteorologie und Fernerkundung mit verschiedenen Überdeckungs- und Auflösungsstufen: Es hat sich gezeigt, dass bodengestützte Fern-erkundung auf der Basis der Open Path Fourier-Transform (OP FTIR) Infarotspektroskopie und die Eddy Covariance (EC)-Methode passende Werkzeuge im Sinne eines Frühwarn-Monitoringkonzeptes sind, welche die Detektion von diffusen oder fokussierten Entgasungen über größere Skalen ermöglichen. Aufbauend auf den Ergebnissen der OP FTIR und EC lieferten die angewandten geophysikalischen Verfahren (Elektromagnetische Induktionsverfahren, Eigenpotentialmessungen, Geoelektrik) im meso-skaligen Bereich schnell und kostengünstig einen Überblick über die geologische Untergrundsituation, welche die CO2-Akkumulation oder –Migration begünstigen kann. Auf Grundlage der Ergebnisse der meso-skaligen Untersuchungen konnten Bereiche identifiziert werden, wo eine detaillierte Überwachung punktuell-abgegrenzter Untergrundinformationen notwendig ist. Ebenso wurde die Detektion von Höhenbewegungen im Bereich weniger mm anhand kontinuierlicher GNSS Aufzeichnungen bestätigt.

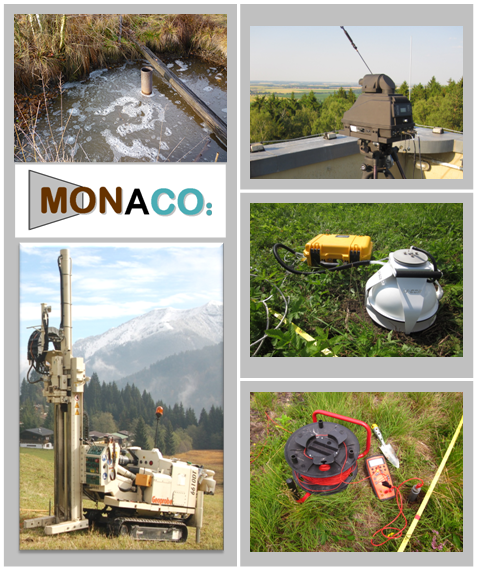

Im Verlauf des Projektes wurden die Realisierbarkeit und die Vorteile dieses Konzeptes anhand von Feldversuchen auf Standorten mit natürlichen CO2-Ausgasungen als auch auf Pilot-Speicheranlagen demonstriert. In der letzten Projektphase wurde die Anwendbarkeit des entwickelten hierarchischen Monitoringkonzeptes für CCS Fragstellungen validiert.
Die Ergebnisse zeigen, dass der hierarchische Monitoringansatz ein bewährtes, multidisziplinares modulares Messkonzept repräsentiert. Die vorgeschlagene Methodenkombination ermöglicht die verlässliche Verbindung zwischen groß-skaligen und punkt-skaligen Untersuchungen mittels geophysikalischer, geodätischer und bodengasanalytischer Methoden zur Detektion von CO2 Leckagen.
Peer Reviewed paper
- Fischer, T., J. Horálek, P. Hrubcová, P., Vavryčuk V., Bräuer, K., Kämpf , H. 2014. Intra-continental earthquake swarms in West-Bohemia and Vogtland: A review. Tectonophysics 611(0): 1-27. http://dx.doi.org/10.1016/j.tecto.2013.11.001
- Frerichs J., Oppermann B., Gwosdz S., Möller I., Herrmann M. & Krüger M. (2013): Microbial community changes at a terrestrial volcanic CO2 vent induced by soil acidification and anaerobic microhabitats within the soil column. – FEMS Microbiology Ecology 84(1): 60-74. DOI: 10.1111/1574-6941.12040.
- Kämpf H., Bräuer K., Schumann J., Hahne K., Strauch G. CO2 discharge in an active, non-volcanic continental rift area (Czech Republic): Characterisation (δ13C, 3He/4He) and quantification of diffuse and vent CO2 emissions. Chem. Geol., DOI:10.1016/j.chemgeo. 2012.08.005, 2012.
- Kolditz O, Bauer S, Beyer C, Böttcher N, Dietrich P, Görke U-J, Kalbacher T, Park C-H, Sauer U, Schütze C, Shao HB, Singh AK, Taron J, Wang W, Watanabe N (2012) A systematic benchmarking approach for geologic CO2 injection and storage. Environ. Earth Sci. doi: 10.1007/s12665-012-1656-5
- Möller I., Spickenbom K., Krüger M. & Seeger C. (2012): Characteristics of Gas Bubble Streams in Shallow Waters of Lake Laach, Germany. – Geoöko XXXII: 195-214.
- Rütters H., Möller I., May F., Flornes K., Hladik V., Arvanitis A., Gülec N., Bakiler C., Dudu A., Kucharic L., Juhojuntti N., Shogenova A. & Georgiev G. (2013): State-of-the-art of monitoring methods to evaluate storage site performance. – CGS Europe Report D3.3. 109 S. (s.a. http:// repository. cgseurope.net/eng/cgseurope/ knowledge-repository/key-reports/Monitoring.aspx.).
- Sauer, U., Schütze, C., Leven, C., Schlömer S., Dietrich, P. (2012). Hierarchical monitoring approach to detect CO2 releasing areas at the ground surface, Schriftenreihe der Deutschen Gesellschaft für Geowissenschaften e.V., H. 80, S.448, ISBN 978-3-510-49228-2
- Sauer, U., Schütze, C., Leven, C., Schlömer S., Dietrich, P.(2013): An integrative hierarchical monitoring approach applied at a natural analogue site to monitor CO2 degassing areas, Acta Geotechnica: 1-7., DOI:10.1007/s11440-013-0224-9
- Sauer, U., Watanabe, N., Singh, A., Dietrich, P., Kolditz, O., Schütze, C., (2013): Joint interpretation of geoelectrical and soil-gas measurements for monitoring CO2 releases at a natural analogue. Near Surface Geophysics,11, DOI: 10.3997/1873-0604.2013052
- Schäfer S., Sagrey S., Auken E., Bahr A., Beyer M., Dahmke A., Dumke I., Foged N., Furche M., Gräber M., Großmann J., Helkjer M., Köber R., Poggenburg J., Naue G., Schlömer S., Seeger C., Tischer L., Vidal A., Wiegers C. & Wöhrl C. (2013): Environmental and Process Monitoring. – In: Kühn M. & Münch U. (eds.): CLEAN CO2 Large-Scale Enhanced Gas Recovery in the Altmark Natural Gas Field. Geotechnologien Science Report. Springer Verlag. S. 131-168. (ISBN 978-3642-31676-0).
- Schloemer S., Furche M., Dumke I., Poggenburg J., Bahr A., Seeger C., Vidal A. & Faber E. (2013): A review of continuous soil gas monitoring related to CCS – Technical advances and lessons learned. – Applied Geochemistry 30: 148-160. http://dx.doi.org/10.1016/j.apgeochem.2012.08.002
- Schlömer S., Möller I. & Furche M. (2013): Baseline Soil Gas Measurements as Part of a Monitoring Concept above a projected CO2 Injection Formation – A Case Study from Northern Germany. – Int. J. Greenhouse Gas Control 20: 57-72.
- Schütze C, Sauer U, Beyer B, Lamert H, Strauch G, Bräuer K, Flechsig C, Kämpf H, Dietrich P (2012) Natural analogues—a potential approach for developing reliable monitoring methods to understand subsurface migration processes. Environ Earth Sci. doi: 10.1007/s12665-012-1701-4
- Schütze, C, Sauer, U., Lamert, H. Dietrich, P. (2012). Geophysical and soil gas monitoring methods for the characterization of CO2 degassing sites – What can we learn from natural analogues?, Berichte Geol. B.-A., 93, ISSN 1017 8880 – Applications in CO2 Monitoring, 82 - 88
- Schütze, C., Dietrich, P., Sauer, U., (2013): Diagnostic monitoring to identify preferential near-surface structures for CO2 degassing into the atmosphere: tools for investigations at different spatial scales validated at a natural analogue site, Int. J. Greenh. Gas Control 18 , 285 – 295
Conference Abstracts- Peer Reviewed
- Sauer, U., Schütze, C., Leven, C., Schlömer S., Dietrich, P. 2012. Linking different disciplines in a hierarchical approach to identify CO2 degassing zones, Near Surface Geoscience 2012 – 18th European Meeting of Environmental and Engineering Geophysics, http://www.earthdoc.org/publication/publicationdetails/?publication=61778, Paris 2012
- Sauer, U., Schütze, C., 2013. Hierarchical diagnostic monitoring concept for detecting CO2 releases- Combination of Fourier transform infrared (FTIR) spectroscopy with geophysical and soil gas investigations, 73. Jahrestagung der Deutschen Geophysikalischen Gesellschaft, 4. - 7. März 2013 in Leipzig, Universität Leipzig, Leipzig, S. 149Sauer, U., Schütze, C., Leven, C., Schlömer S., Dietrich, P. 2013. Testing an integrative hierarchic monitoring approach at a natural analogue for CO2 degassing, Presentation at International Conference on Greenhouse Gas Control Technologies GHGT-11, Kyoto 2012, Energia Procedia, 37 , 4257 – 4267.
- Sauer, U., Schütze, C., Sandig, C., 2014. Application of geoelectrical monitoring techniques at a natural CO2 release site to identify degassing areas and related transport processes, GELMON 2013: Collection of Abstracts: 2nd International Workshop on Geoelectrical Monitoring December 4th - December 6th, 2013, Berichte der Geologischen Bundesanstalt 104, Geologische Bundesanstalt, Wien, p. 58
- Schütze C., Sauer U., Schlömer S., Leven C. & Dietrich P. (2012): Hierarchical monitoring approach to detect CO2 releasing areas at the ground surface. . – Schriftenreihe der Deutschen Gesellschaft für Geowissenschaften, vol. 80, p. 448. (Abstracts 164th annual conference of the German Society for Geosciences, GeoHannover, October 1-3, 2012, Hannover). ISBN 978-3-510-49228-2.
- Schütze, C., Sauer, U., Lamert, H., Dietrich, P., (2012). Charakterisierung des Entgasungsverhaltens natürlicher CO2-Austritte mithilfe geoelektrischer Messungen und Bodengasanalysen, 72. Jahrestagung der Deutschen Geophysikalischen Gesellschaft, 5.-8.März 2012 in Hamburg, Universität Hamburg, Hamburg, S. 323 - 324
- Schütze, C., Lau, S., Reiche, N., Sauer, U., Borsdorf, H., (2013): Ground-based remote sensing with open-path fourier- transform infrared (OP-FTIR) spectroscopy for large-scale monitoring of greenhouse gases Energy Procedia 37 , 4276 – 4282
- Schütze, C., Lau, S., Reiche, N., Sauer, U., Borsdorf, H., Sauer, U., Dietrich, P, 2012. Ground-based Remote Sensing Using OP-FTIR Spectroscopy – A Feasibility Study for Application in Greenhouse Gas Control, EAGE Remote Sensing Workshop, http://www.earthdoc.org/publication/publicationdetails/?publication=61861 , Paris 2012
