Pressemitteilung vom 22. September 2005
Erstmals Anzeichen für magmatische Aktivität in Mitteleuropa beobachtet
Wissenschaftler finden neue Erklärung für Schwarmbeben im Vogtland
Cheb (Eger). Magma unterhalb des Cheb-Beckens an der Deutsch-Tschechischen Grenze bewegt sich stärker auf die Erdoberfläche zu. Das schließen Wissenschaftler des Umweltforschungszentrums Leipzig-Halle (UFZ) und des GeoForschungsZentrums Potsdam (GFZ) aus der Untersuchung aufsteigender Gase in den dortigen Mofetten und Mineralquellen. Messungen über einen Zeitraum von zwölf Jahren hatten gezeigt, dass sich das Verhältnis zweier Heliumisotope in diesen Gasen verändert. "Dabei wurden die höchsten Werte in Europa nördlich der Alpen gemessen wie sie sonst nur aus aktiven Vulkangebieten bekannt sind", so Dr. Karin Bräuer vom UFZ.

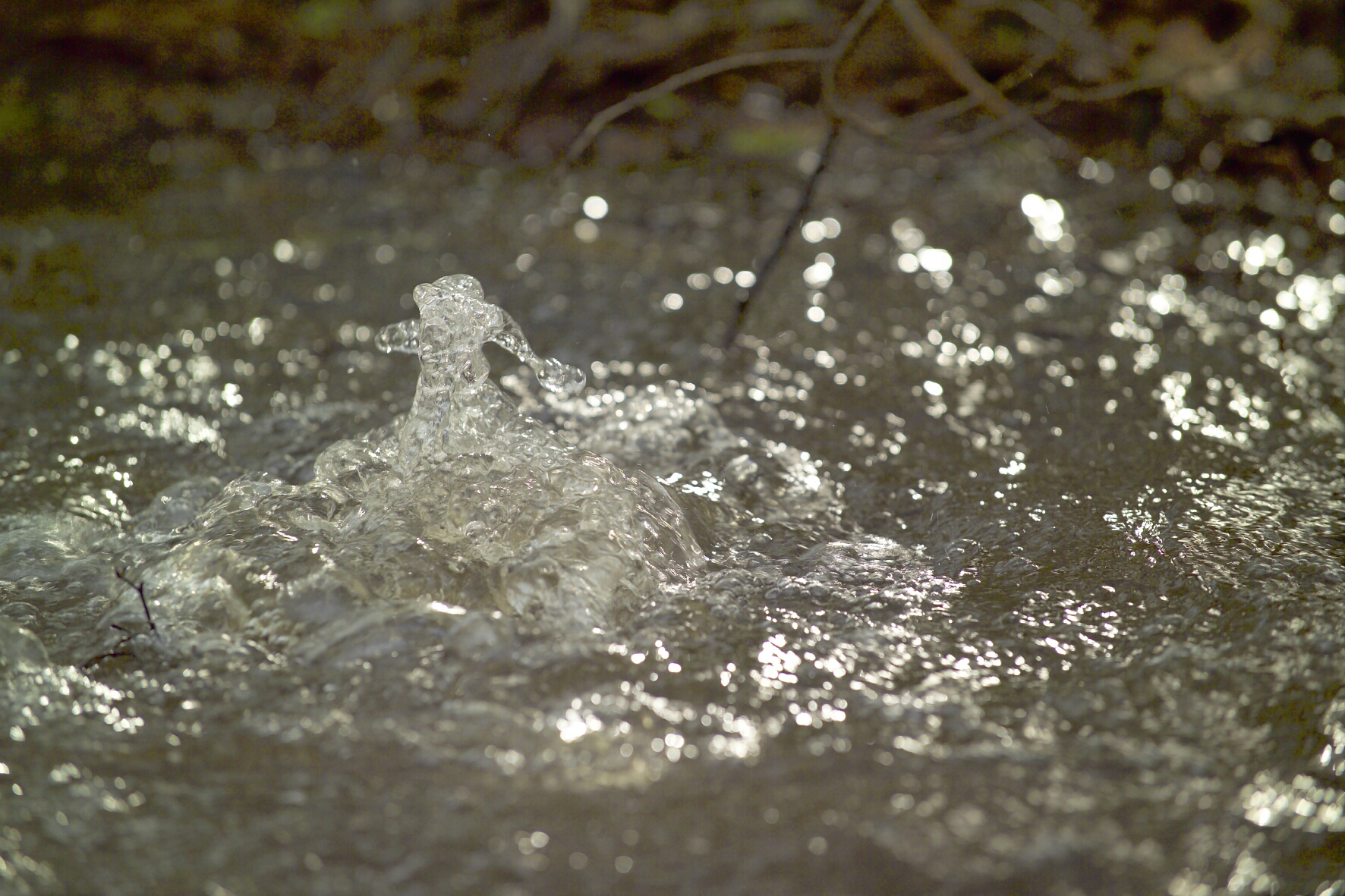

Bulblak Mofette, Austrittsstelle von Kohlendioxid bei Franzensbad (Frantiskovy Lazne, CZ) im Egergraben
Foto: André Künzelmann/UFZ

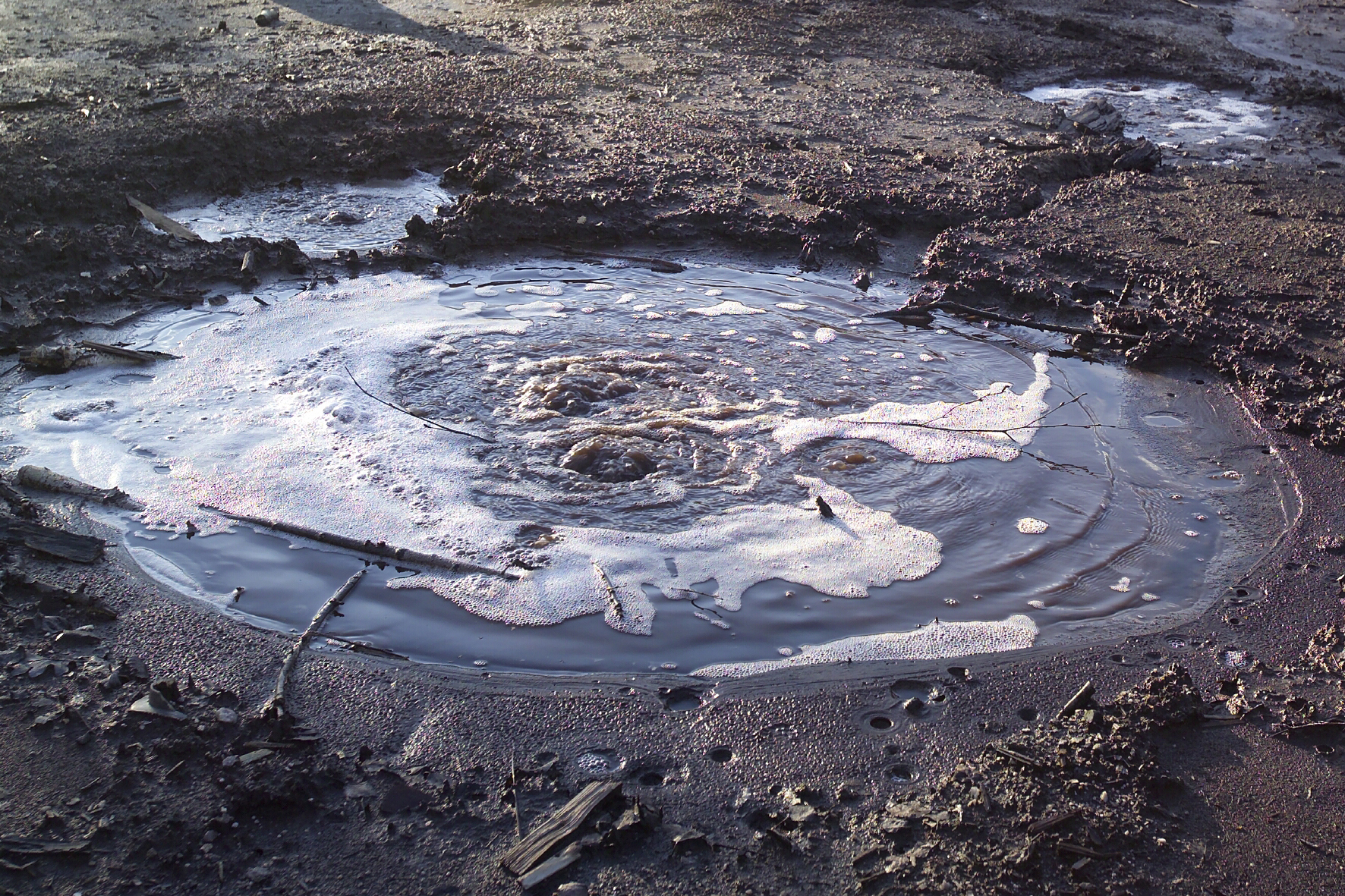

Mofetten im Naturschutzgebiet Soos bei Franzensbad (Frantiskovy Lazne, CZ) im Egergraben
Foto: André Künzelmann/UFZ
Wissenschaftler bei der Probennahme (v.l.n.r. Dr. Horst Kämpf, GFZ Potsdam; Dr. Gerhard Strauch,
Dpt. Hydrogeologie, UFZ; Dr. Karin Bräuer, Dpt. Hydrogeologie, UFZ)
Foto: André Künzelmann/UFZ

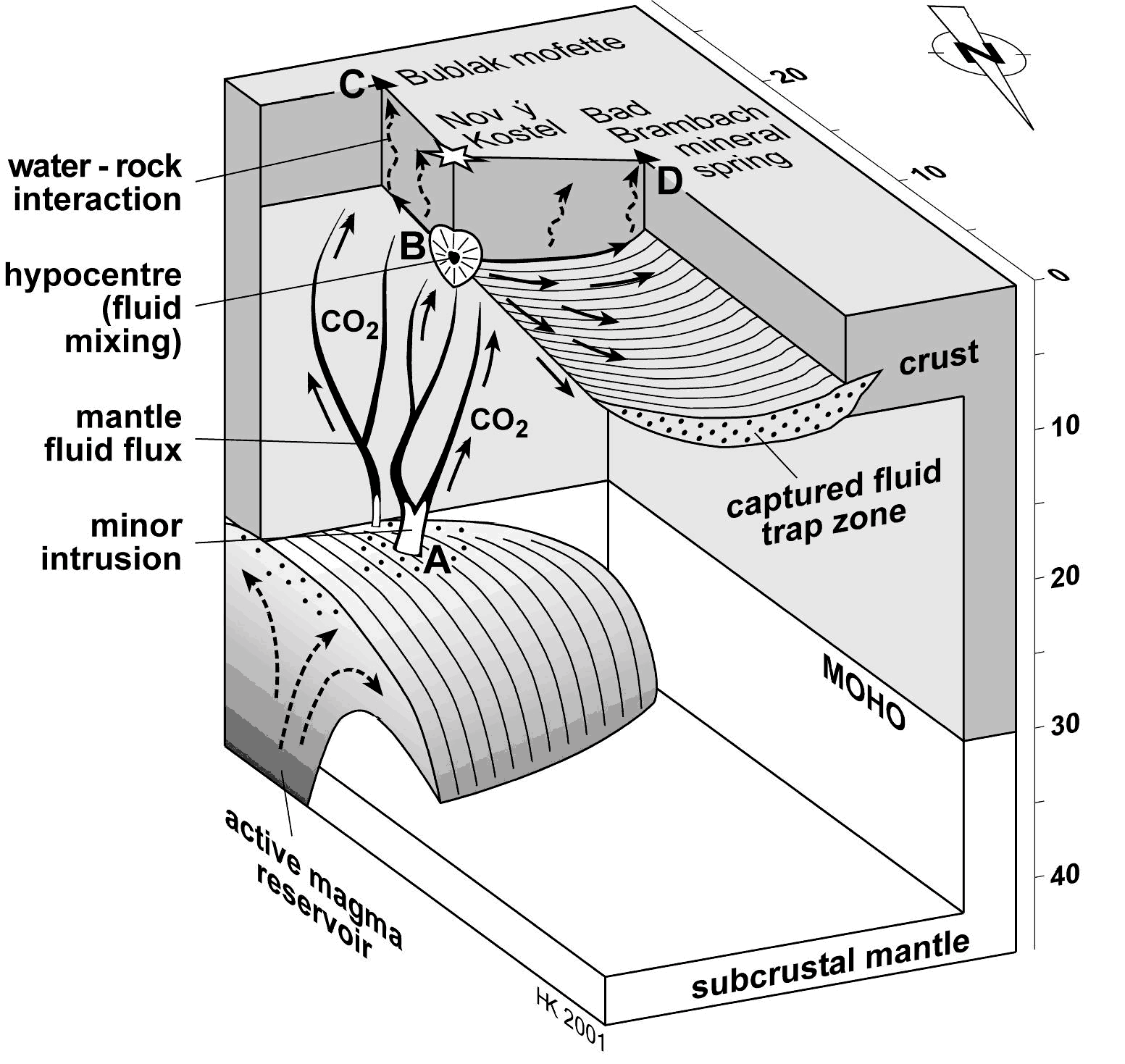

Grafik: Prinzip des Gasaustritts im Egergraben
Quelle: Dr. Horst Kämpf/GFZ

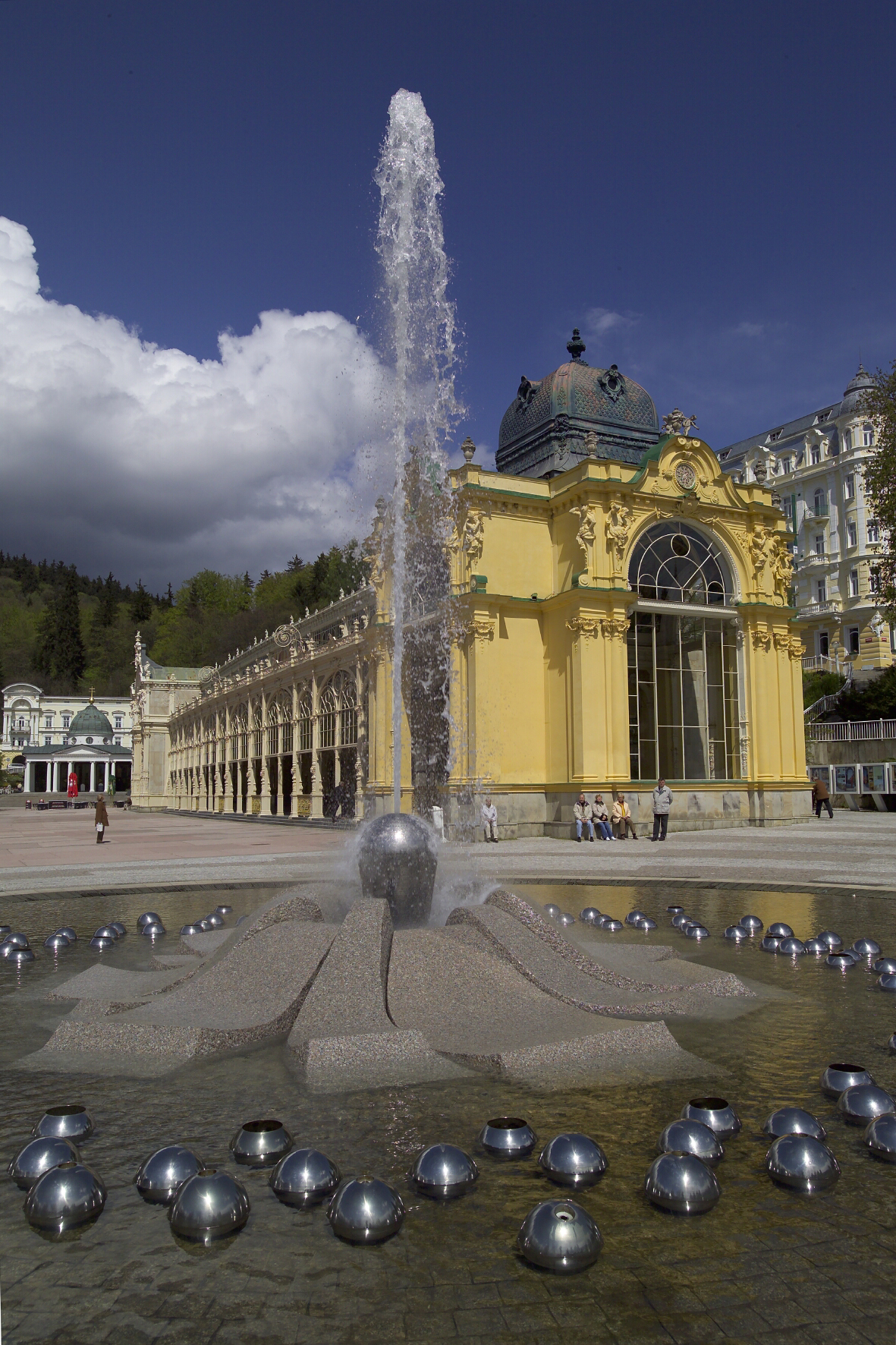

Mariánské Lázne (Marienbad) in der Tschechischen Republik
Foto: André Künzelmann/UFZ
Für die Wissenschaftler sind diese Veränderungen ein Anzeichen für den Anstieg von magmatischer Aktivität unter dem Cheb-Becken. Das aufsteigende Magma
könnte zugleich einer der Auslöser für die Schwarmbeben sein, die regelmäßig im Vogtland, in Nordwest-Böhmen, im Fichtelgebirge und in der Oberpfalz auftreten.
Die Ergebnisse der Untersuchungen werden am 27. September auf der Konferenz GeoErlangen 2005 sowie Anfang Oktober auf der 8. Internationalen Konferenz für
Gasgeochemie in Palermo vorgestellt und sind in den international renommierten Geophysical Research Letters (GRL Vol. 32 in 2005) veröffentlicht.
Der Atem der Tiefe
Pausenlos steigen Gasblasen an die Wasseroberfläche. Bublák – auf deutsch "das Blubbernde" nennen die Einheimischen das kleine Wasserloch in einem Sumpfgebiet
beim westböhmischen Franti¨kovy Láznì (Franzensbad). Gut versteckt zwischen Sträuchern ist es zwar kaum zu sehen, aber die Geräusche sind nicht zu überhören. In
großen Mengen strömt hier Gas aus der Tiefe. Gas, das aus aktiven Magmablasen in etwa 30 Kilometern unter der Erdoberfläche stammt. Überall im Dreiländereck
Sachsen-Bayern-Böhmen haben die Wissenschaftler in den letzten Jahren Mineralquellen und Gasaustrittslöcher – so genannte Mofetten – untersucht. Keine ist für
sie so interessant wie die Mofette Bublák im Egerbecken. Die Wissenschaftler haben hier eine Stelle gefunden, an der Gas fast unbeeinflusst aus dem Erdmantel
an die Oberfläche aufsteigt. "Durch Messungen vor und nach einem kleinen Erdbeben konnten wir die Transportgeschwindigkeit abschätzen", erzählt Dr. Gerhard
Strauch vom UFZ. "Mit einer Geschwindigkeit von bis zu 400 Metern pro Tag bewegt sich das Gas zumindest die letzten 7 bis 8 Kilometer nach oben. Das heißt,
hier muss es Spalten geben, die bis in große Tiefen führen." Ein Glücksfall, denn die Wissenschaftler interessieren sich für einen Bestandteil des Gases, der
nur im Erdmantel – also unterhalb von 30 Kilometern – in einer charakteristischen Zusammensetzung vorkommt und der sich auf seinem Weg nach oben verändern kann.
Zusammen mit seinem Kollegen Dr. Horst Kämpf vom GFZ Potsdam beugt sich Strauch über das Wasserloch. Er hält einen Trichter ins Wasser, fängt damit die Gasblasen
ein und leitet sie über einen Schlauch zur so genannten Gasmaus – einem Zylinder aus Spezialglas mit zwei Öffnungen. Sein Kollege Kämpf hält inzwischen diesen
Glaszylinder ins kalte Wasser, damit keine Luft die Probe verunreinigt. Das Gas, das zu mehr als 99 Prozent aus Kohlendioxid besteht, werden die Wissenschaftler
später im Labor untersuchen.
Gase als Vulkansensor
"Die Heliumuntersuchungen werden in Kooperation mit unserem Kollegen Dr. Samuel Niedermann vom GFZ Potsdam durchgeführt. Das Edelgas Helium kommt zwar nur
in sehr geringen Mengen in diesen Gasen vor", so Dr. Karin Bräuer vom UFZ. "Aber es lässt sich am besten nach seinem Ursprung zuordnen." Denn Helium kommt in der
Natur in zwei stabilen Isotopen vor. Die Heliumisotope haben eine unterschiedliche Anzahl von Neutronen im Atomkern. "Das häufigere Helium-4 wird in der Erdkruste
durch radioaktiven Zerfall gebildet. Helium-3 kommt dagegen aus dem darunter liegenden Erdmantel. Das Verhältnis zwischen den beiden Heliumisotopen sagt also
etwas darüber aus, aus welchen Tiefen das Gas stammt." Das klingt vielleicht nach mathematischen Spielchen, hat aber einen ernsten Hintergrund: Bei Erdbeben oder
vulkanischer Aktivität kommen mehr Gase aus tieferen Schichten an die Erdoberfläche als sonst. Die Analyse dieser Gase hilft, Prozesse besser zu verstehen, die
in Kruste und Mantel verborgen ablaufen. Die bisherigen Ergebnisse reichen allerdings gegenwärtig noch längst nicht aus, um Vulkanausbrüche oder Erdbeben sicher
vorherzusagen. Nur langjährige Messreihen können helfen, dieses Problem in Zukunft in Griff zu bekommen.
Seit Anfang der neunziger Jahre beobachten die Wissenschaftler das Verhältnis zwischen Helium-3 und Helium-4 an verschiedenen Mineralquellen im Grenzgebiet um
das Cheb-Becken. Dabei zeigte sich, dass die Werte dort an einigen Stellen in den letzten Jahren deutlich angestiegen sind. "Wir haben in der Mofette Bublák in
der Nähe der Grenze zu Sachsen ein Verhältnis der Heliumisotope bis zum 6,2fachen des Wertes von Luft-Helium gemessen", so Karin Bräuer. "Das ist der höchste
Wert, der jemals in Mitteleuropa gemessen wurde. Solche Werte sind sonst nur von aktiven Vulkanen wie dem Ätna bekannt." Die Vergleichsmessungen vom Laacher See
in der Osteifel zeigten dagegen keine Veränderungen. Aus Sicht der Wissenschaftler bedeutet das: Es tut sich etwas unter der Region rund um das Cheb-Becken.
Diese ist inzwischen die Region mit den höchsten Mantelheliumanteilen in Mitteleuropa. Vulkanausbrüche hat es an der heutigen sächsisch-böhmisch-bayerischen
Grenze zuletzt wahrscheinlich vor etwa 300.000 Jahren gegeben.
Ein ganzer Tourismuszweig lebt heute von den Spätfolgen des Vulkanismus. Weltbekannte böhmische Heilbäder wie Karlovy Vary (Karlsbad), Mariánské Lázne (Marienbad) oder Franti¨kovy Láznì (Franzensbad), aber auch die sächsischen Kurorte Bad Elster und Bad Brambach sowie Sibyllenbad im Oberpfälzer Wald verdanken ihre Existenz den dortigen sprudelnden Kohlendioxid-Mineralquellen und damit der magmatischen Aktivität im Untergrund. Für Bewohner und Besucher der Region besteht trotz der neuen Messungen kein Grund zur Sorge: "Wir wissen noch nicht, wie die Magmen zusammengesetzt sind, wie weit die Schmelzen aus über 30 km Tiefe in die Erdkruste aufsteigen. Nur die Signale aus den Quellgasen geben uns Hinweise, dass sich etwas in den verborgenen Tiefen tut. Dazu ist noch viel Monitoring Erdbebenschwärmeund umfassende geologische Arbeit erforderlich", so Horst Kämpf vom GeoForschungsZentrum.
Erdbebenschwärme
Rückblick: 4. September 2000, eine halbe Stunde nach Mitternacht. Ein dumpfes Grollen reißt die Bewohner des vogtländischen Klingenthal aus dem Schlaf.
Gläser klirren im Schrank. Ein leichtes Zittern ist zu spüren. Ein Erdbeben der Stärke 3 erschüttert die Region im Dreiländereck. Größere Schäden gibt es nicht.
Beunruhigt sind die Vogtländer trotzdem. Ungefähr alle drei Jahre treten hier sehr schwache Beben und im Abstand von mehreren Jahrzehnten mittlere Beben auf.
Im Winter 1985/86 wurden beispielsweise Erdstösse bis zur Stärke 4,6 registriert.
"Wir hatten das Glück, dass unsere Messkampagne vom Frühjahr 2000 bis Dezember 2003 eine lang anhaltende Periode seismischer Aktivität von vier Monaten im
Herbst/Winter 2000 einschloss", so Karin Bräuer. "So konnten wir seismisch bedingte Veränderungen in der Isotopenzusammensetzung der Gase nachweisen."
Wenn die Erde im Vogtland bebt, dann tut sie das zwar nicht heftig aber dafür ausdauernd. Innerhalb von mehreren Wochen kann es dann zu Tausenden von schwachen
Erdstößen kommen. Die Spannungen entladen sich nicht in einem großen Beben sondern in vielen kleinen Minibeben. Die Wissenschaftler nennen dieses Phänomen
Schwarmbeben. Erdbeben entstehen in der Regel an Grenzen zwischen zwei tektonischen Platten. Von diesen tektonisch aktiven Plattengrenzen ist das Vogtland aber
weit entfernt. Die Gasuntersuchungen könnten jetzt eine Erklärung für das Auftreten der Schwarmbeben in dieser Region liefern. Aus dem Erdmantel steigt
entgasendes Magma in die Erdkruste auf. "Es könnte sein, dass sich durch den Aufstieg des Magmas der Druck des Kohlendioxids in bestimmten Krustenbereichen
erhöht und so die Schwarmbeben in einer Tiefe zwischen 6 und 14 Kilometern ausgelöst werden", erklärt Bräuer die neue Hypothese.
Neue Wege in der Erdbebenforschung
Bis die ehemaligen Vulkane wieder Feuer speien, können noch Hunderttausende von Jahre vergehen. Auch mit starken Erdbeben ist in diesem Zeitraum nicht zu
rechnen. Schwache Erdbeben werden dagegen nicht so lange auf sich warten lassen. In den letzten Jahren ist die geophysikalische Untersuchung von Erdbeben weiter
vorangeschritten. Stoffliche Untersuchungen dieser Prozesse führen dagegen immer noch ein Nischendasein. "Es ist wichtig, dass zukünftig den isotopengeochemischen
Zeitreihenmessungen die gleiche Bedeutung zukommt wie der traditionellen Erdbebenforschung, die weltweit seismologische Erdbebenstationen und Netze betreibt.
Beide können sich gut ergänzen und die Wissenschaft ein Stück weiterbringen", meint Horst Kämpf, der zusammen mit Gerhard Strauch seit den 80er Jahren dazu
forscht. "Isotopenmessungen werden bisher noch wenig angewendet, da sie vergleichsweise teuer und zeitaufwendig sind." Dazu kommt noch, dass diese
Gasuntersuchungen bisher noch nicht automatisch erfolgen können – im Gegensatz zu den physikalischen Messmethoden, wo der Ausschlag eines Zeigers elektrisch
registriert und innerhalb von Sekunden weltweit per Internet verbreitet werden kann.
Die bisher durchgeführten Gasuntersuchungen wurden seit 1992 von der Deutschen Forschungsgemeinschaft gefördert. Doch normale Förderzeiträume von durchschnittlich
drei Jahren sind erdgeschichtlich gesehen nicht einmal einen Augenblick lang. Um gesicherte Aussagen über Veränderungen in der Erde unter uns treffen zu können,
sind jedoch Langzeitstudien notwendig. Die Wissenschaftler aus Halle und aus Potsdam wollen deshalb künftig jeden Monat eine Messung vornehmen, um die magmatische
Aktivität unterhalb des Cheb-Beckens zu beobachten.
